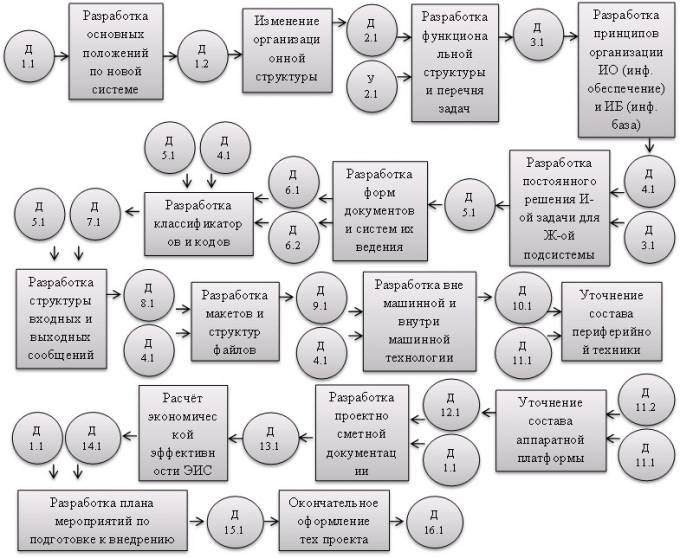

Пояснение к Схеме №1
Д 1.1 – ТЗ
Д 1.2 – основные положения по ЭИС
Д 2.1 – описание организационной структуры
Д 3.1 – описание функциональной структуры
Д 4.1 – принципы организации информационного обеспечения
Д 5.1 – постановка задач
Д 6.1 – формы первичных и результативных данных
Д 6.2 – система ведения документов
Д 7.1 – классификаторы
Д 8.1 – структуры сообщений
Д 9.1 – описание макетов и структур файлов
Д 10.1 – системы технологических процессов обработки данных
Д 11.1 – ТЭО
Д 11.2 – описание состава и характеристики периферийной техники
Д 12.1 – аппаратная платформа
Д 13.1 – проектно сметная документация
Д 14.1 – показатели экономической эффективности
Д 15.1 – план мероприятий по подготовке объекта к внедрению проекта ЭИС
Д 16.1 – ТП (технический проект)
Работы на стадии технического проектирования можно разбить на две группы:
- Разработка общесистемных решений
- Разработка локальных проектных решений
2. Рабочее проектирование
На втором этапе «Рабочее проектирование» осуществляется техническая реализация выбранных наилучших вариантов и разрабатывается документация.

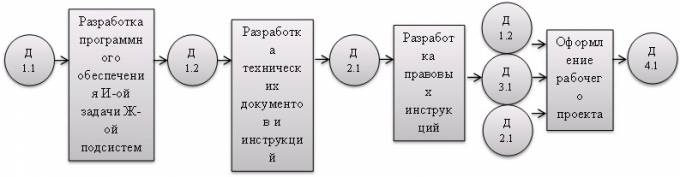

Схема №2 Работы выполняемые на этапе рабочего проектирования
Д 1.1 – ТП
Д 1.2 – документы программного обеспечения
Д 2.1 – технические документы и инструкции
Д 3.1 – правовые инструкции
Д 4.1 – рабочий проект
Наиболее ответственной работой выполняемой на этом этапе является «Кодирование и составление программной документации» в её состав входят следующие компоненты:
- Описание программ
- Спецификация программ
- Тексты программ
- Контрольные примеры
- Инструкции (для системного программиста, оператора и пользователя)
Большую роль эффективного исследования в разработке проекта ЭИС играет качественная технологическая документация, входящая в состав рабочего проекта – эта часть проекта предназначена для использования специалистами в своей деятельности на каждом автоматизированном рабочем месте.
Технология документирования разрабатывается в соответствии с требованиями ГОСТ 31109 – 32 «Система технической документации: термины и определение основных понятий», и составляется содержание технического обеспечения ЭИС которое можно разделить на несколько типов, в соответствии с выделением следующих классов задач и решений в ЭИС:
- Система обработки данных
- Система поддержки и принятия решений (СППР)
- Система автоматизированного проектирования новой продукции (САПП)
К числу работ выполняемых на этом этапе относят «Разработку правовых инструкций» - определение прав и обязанностей специалистов, рабочих в условиях функционирования компонентов ЭИС. Заключением операции служит «Оформление документации рабочего проекта» согласно ГОСТ
